Napełniarka ciśnieniowo-przelewowa

RCP-1-4

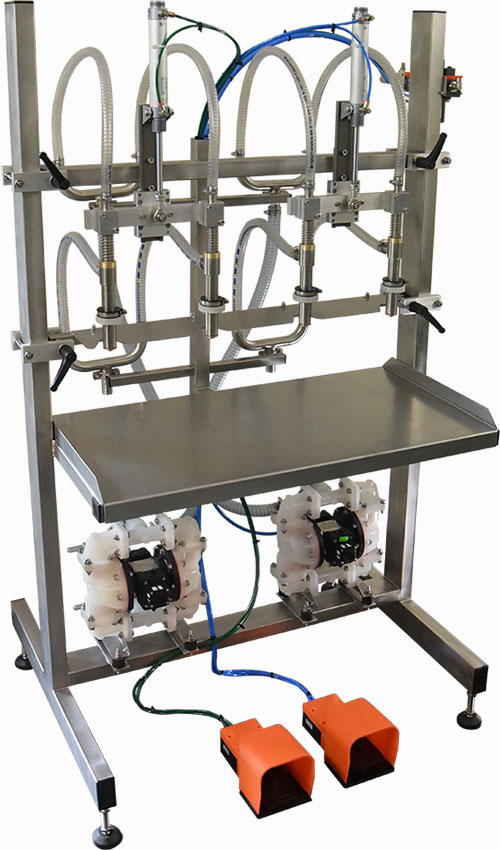

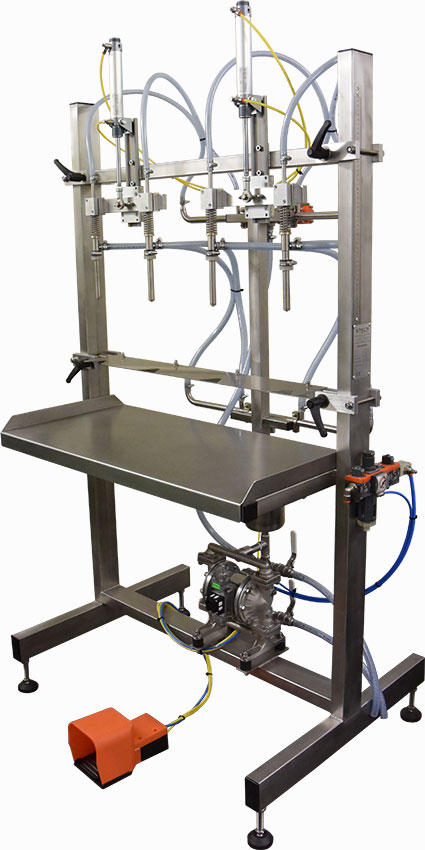

Półautomatyczna liniowa napełniarka ciśnieniowo-przelewowa typ RCP-1-4 jest urządzeniem uniwersalnym przeznaczonym do napełniania płynami opakowań szklanych i plastikowych o różnych pojemnościach i kształtach. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie. Wykonywana jest w dwóch opcjach: z jedną pompą zasilającą dwie sekcje po dwa nalewaki w każdej. Jedna sekcja napełnia podstawione pod nalewaki opakowania, druga umożliwia wymianę napełnionych opakowań na puste. Ruch pionowy sekcji sterowany jest nożnym pedałem.

W opcji drugiej sekcje są niezależne każda posiada pompę i pedał co umożliwia elastyczne dostosowanie tempa wymiany opakowań uzależnionego od czasu napełniania.
Opcja druga pozwala na znaczne zwiększenie wydajności przy napełnianiu opakowań o wyższej pojemności. Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemową zmianę konfekcjonowanych produktów oraz rodzajów opakowań. Wydajność napełniarki jest uzależniona od: rodzaju produktu jego gęstości i zdolności do tworzenia piany, objętości oraz średnicy otworu wlewowego opakowania oraz sprawności obsługi. Obsługa napełniarki polega na ręcznym podstawianiu pustych i zdejmowaniu napełnionych opakowań.

obsługa

1 osoba

system napełniania

ciśnieniowo-przelewowy na poziom

wydajność

do 1 000 opakowań/godz.

płynna regulacja prędkości napełniania

tak

ilość nalewaków

4 szt.

podawanie produktu

pneumatyczna pompa membranowa

ciśnienie sprężonego powietrza

max 8 bar

zużycie sprężonego powietrza

max 800 NL/min

wysokość płyty stołu

850 +/- 30 mm

wymiary gabarytowe

szerokość 1 100 mm
głębokość 720 mm
wysokość 1 800 mm

masa

75 kg

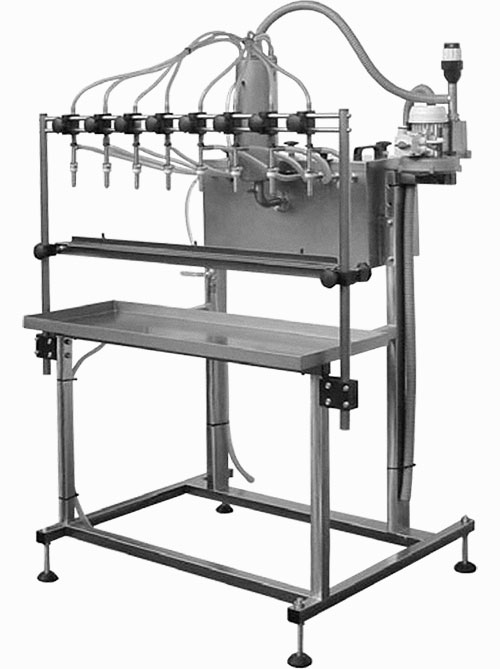

Napełniarka próżniowa

RP-3

Półautomatyczna liniowa napełniarka próżniowa typ RP-3 jest urządzeniem uniwersalnym przeznaczonym do napełniania butelek szklanych i plastikowych sztywnych płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie.

Napełniarka działa na zasadzie wymuszonego próżnia lewarowania produktu ze zbiornika z automatycznym odciąganiem jego nadmiaru z butelki, co zapewnia powtarzalność napełniania na poziom. Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemowa zmianę konfekcjonowanych produktów oraz rodzajów butelek. Wydajność napełniarki sięga 1 000 butelek/godz. i jest uzależniona od rodzaju produktu, objętości oraz średnicy otworu butelki, ilości nalewaków oraz sprawności obsługi, która polega na ręcznym podstawianiu i zdejmowaniu butelek z listwy podtrzymującej pod nalewakami.

obsługa

1 osoba

system napełniania

próżnia czynna na poziom

wydajność

do 1 000 butelek/godz.

płynna regulacja prędkości napełniania

tak

wykonanie

2, 4, 6, 8 nalewakowe

wytwarzanie próżni

wentylator

moc zainstalowana

0,2 kW

napięcie zasilania

230 V; 60 Hz

zasilanie zbiornika

grawitacyjne lub pompą

wymiary gabarytowe

szerokość 1 320 mm
głębokość 930 mm
wysokość 1 730 mm

masa

98 kg

Napełniarka próżniowa

RP-7

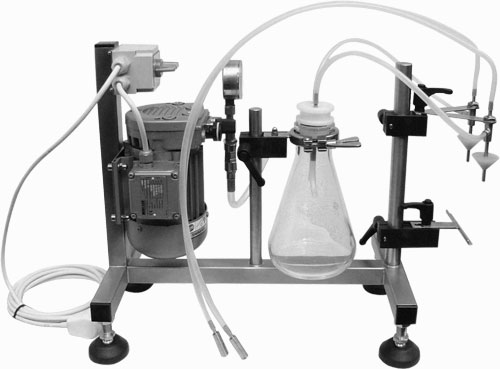

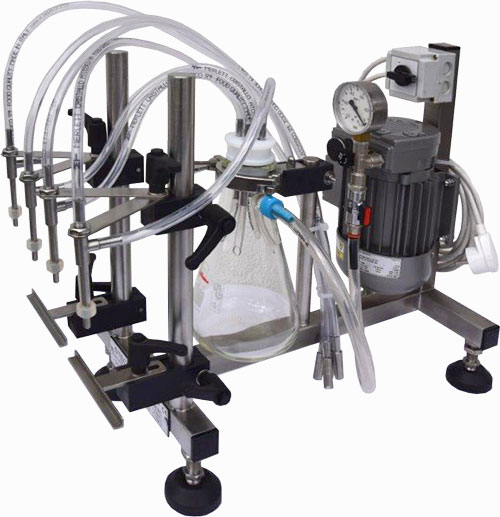

Półautomatyczna stołowa napełniarka próżniowa typ RP-7 jest urządzeniem uniwersalnym przeznaczonym do napełniania butelek szklanych i plastikowych sztywnych płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie.
Napełniarka działa na zasadzie wymuszonego próżnią lewarowania produktu ze zbiornika z automatycznym odciąganiem jego nadmiaru z napełnionej butelki, co zapewnia powtarzalność napełniania w systemie na poziom.

Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemową zmianę konfekcjonowanych produktów oraz rodzajów butelek. Wydajność napełniarki jest uzależniona od: rodzaju produktu, objętości oraz średnicy otworu wlewowego butelki, ilości nalewaków, sprawności obsługi.
Obsługa napełniarki polega na ręcznym podstawianiu pustych i zdejmowaniu napełnionych butelek.

obsługa

1 osoba

system napełniania

próżnia czynna na poziom

wydajność

do 1 000 opakowań/godz.

płynna regulacja prędkości napełniania

tak

wykonanie

2 i 4 nalewakowe

wytwarzanie próżni

bezolejowa pompa łopatkowa

moc zainstalowana

0,18 kW

napięcie zasilania

230V; 60Hz

wymiary gabarytowe

szerokość 315 mm
głębokość 570 mm
wysokość 450 mm

masa

15 kg

Napełniarka tłokowa

RT-4

Półautomatyczna napełniarka tłokowa typ RT- 4 przeznaczona jest do napełniania opakowań o różnych pojemnościach i kształtach cieczami łatwopalnymi. Napełnianie w osłonie azotu oraz odsysanie oparów zapewniają bezpieczną obsługę. Napełniarka spełnia wymagania dyrektywy unijnej 94/9/WE (ATEX).

Napełniarka działa na zasadzie odmierzania zadanej objętości konfekcjonowanego produktu w dwóch cylindrach umieszczonych po obu stronach pneumatycznego siłownika, którego tłoczysko połączone jest trawersą z tłoczyskami tłoków cylindrów odmierzających. O wielkości dozy decyduje skok tłoka, którego dolne położenie ograniczone jest przez ruchomy zderzak. Wielkość dozy regulowana jest bezstopniowo położeniem zderzaka, którego położenie regulowane jest kołem z rękojeścią. W ustaleniu żądane dozy pomaga cyfrowy wskaźnik położenia.

Wydajność napełniarki sięga 700 opakowań/godz. i jest uzależniona od rodzaju produktu, objętości i średnicy otworu wlewowego opakowania oraz organizacji pracy. Obsługa napełniarki polega na ręcznym podstawianiu pod nalewaki pustych opakowań i zdejmowaniu napełnionych.

obsługa

1 osoba

system napełniania

objętościowy

wielkość dozy

0,5 do 2,5 litra
lub 1 do 5 litrów

wydajność

max 700 opakowań/godz.

możliwość napełniania w osłonie azotu

tak

wyciąg oparów

tak

napęd i sterowanie pneumatyczne

tak

ciśnienie sprężonego powietrza

max 8 bar

zużycie sprężonego powietrza

max 500 NL/min

wymiary gabarytowe

szerokość 970 mm
głębokość 940 mm
wysokość 1 950 mm

masa

230 kg

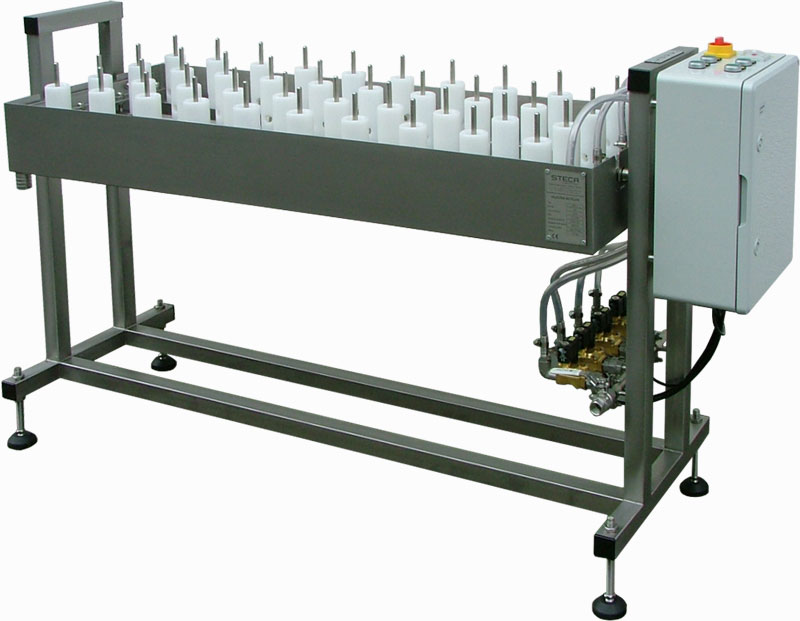

Półautomatyczna płuczka butelek typ PB-2 jest urządzeniem uniwersalnym przeznaczonym do płukania wodą hutniczych butelek szklanych o różnych pojemnościach i kształtach oraz średnicach otworu wlewowego. Wymiennym elementem są dzwony centrujące butelkę nad dyszą natryskową dopasowane do kształtu i wymiarów główki i szyjki butelki. Obsługa płuczki polega na ręcznym nakładaniu na dzwony centrujące odwróconych dnem do góry butelek. Po nałożeniu na wszystkie dzwony centrujące kolektora przyciskiem uruchamiany jest natrysk, którego czas regulowany jest bezstopniowo. Opisane powyżej czynności dokonuje się kolejno na pozostałych kolektorach. Po uruchomieniu natrysku na ostatnim kolektorze należy zdjąć wypłukane butelki z pierwszego kolektora. Cztery kolektory po 10 dysz natryskowych pozwalają na maksymalne ocieknięcie płukanych butelek.

obsługa

1 lub 2 osoby

wydajność

do 1 000 butelek/godz.

ciśnienie wody płuczącej

max 4 bary

czas natrysku

od 0 do 10 sek.

moc zainstalowana

0,1 kW

napięcie zasilania

230V AC

napięcie sterowania

24V DC

wymiary gabarytowe

szerokość 1 660 mm
głębokość 510 mm
wysokość max 950 mm

masa

69 kg

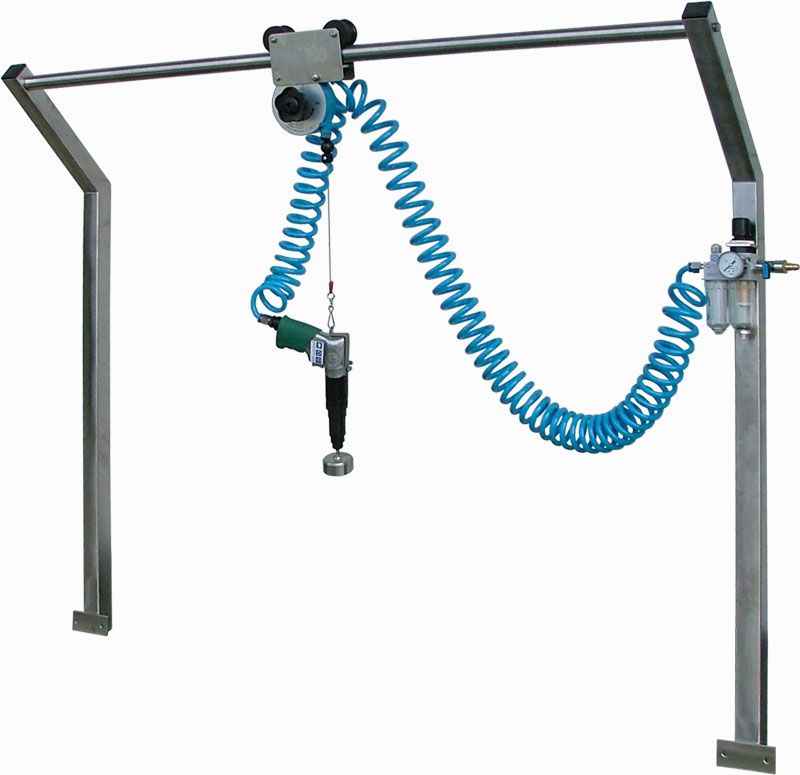

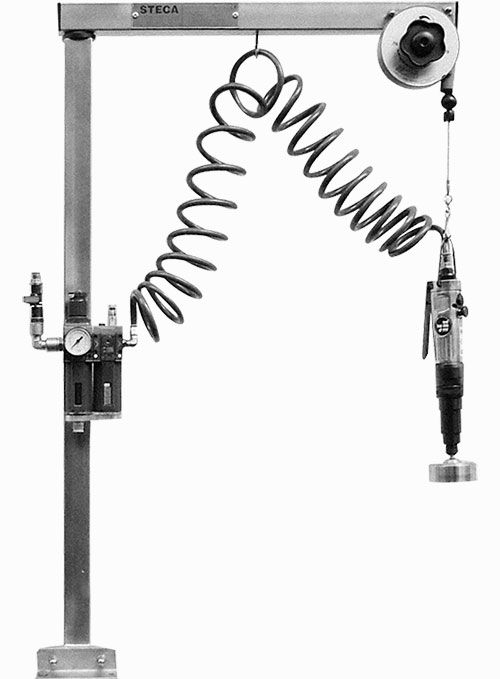

Półautomatyczna zakręcarka pneumatyczna typ ZP-2 przeznaczona jest do zamykania butelek i kanistrów plastikowych oraz butelek szklanych nakrętkami z gwintem wykonanymi z tworzyw sztucznych. Nakrętki mogą posiadać pierścień zabezpieczający.

Zakręcarka wykonywana jest w dwóch opcjach: do pracy na stole i do współpracy z przenośnikiem. W opcji pierwszej pistolet zakręcający jest zawieszony na końcu ramienia pozwalającego na obrót o 180 stopni. Opcja druga ma pistolet zakręcający zamocowany do wózka poruszającego się po prowadnicy równoległej do osi przenośnika. Szybko wymienna głowica zakręcająca dopasowana jest do średnicy i kształtu nakrętki. Moment dokręcenia nakrętki regulowany jest bezstopniowo reduktorem powietrza.

obsługa

1 osoba

wydajność

do 1 000 opakowań/godz.

moment dokręcenia nakrętki

max 10 Nm

płynna regulacja momentu

tak

ciśnienie powietrza zasilającego

do 8 bar

zużycie powietrza

do 200 Nl/min.

Zakręcarka pneumatyczna

ZP-3

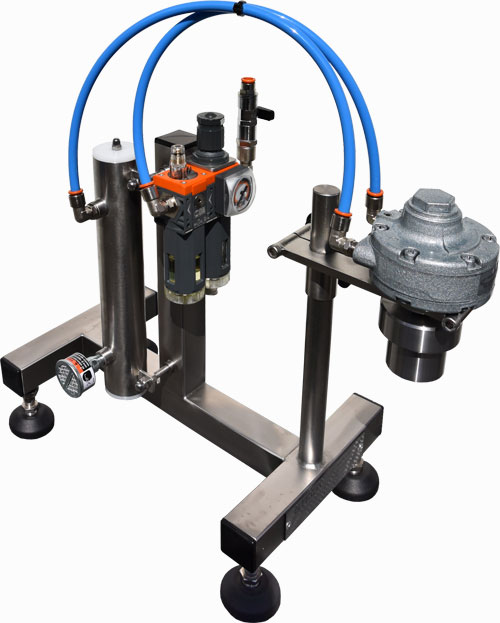

Półautomatyczna stołowa zakręcarka pneumatyczna typ ZP-3 jest przeznaczona do zamykania butelek szklanych i plastikowych nakrętkami z gwintem wykonanymi z tworzyw sztucznych. Nakrętka może posiadać pierścień zabezpieczający. Wrzeciono zakręcarki wyposażone jest w wymienną głowicę zakręcającą.

Obsługa zakręcarki polega na podstawianiu pod obracającą się głowicę butelek z nałożoną nakrętką. Moment dokręcenia nakrętki regulowany jest płynnie ciśnieniem sprężonego powietrza.

obsługa

1 osoba

wydajność

do 1 500 opakowań/godz.

moment dokręcenia nakrętki

max 8 Nm

płynna regulacja momentu

tak

ciśnienie powietrza zasilającego

max 7 bar

zużycie powietrza

max 200 Nl/min.

wymiary gabarytowe

szerokość 560 mm
głębokość 260 mm
wysokość 580 mm

masa

15 kg
